10K分辨能力超高清鱼眼镜头什么样?

2015-08-12

 球幕影院影像工程方案有多种，包括传统单通道（单机位）、双通道（双机位）、多通道（多机位），球幕尺寸以及幕上画质的标准要求是影响工程方案的两个基本因素。一段时期以来，由于投影机像素、光输出的限制以及镜头光学性能的局限，使得多通道方案成为高端球幕影院工程的无奈选择，在获得优良画质的同时，也不得不接受多通道方案存在的诸多缺点，包括工程造价高、使用维护成本高、系统稳定性差、像素或光输出利用率低等。
    随着4K分辨率高光输出数字投影机的出现，球幕影院方案回归单、双通道成为可能。几十年来秦皇岛视听机械研究所一直致力于包括鱼眼镜头在内的特种镜头技术的研究与开发，始终领导着影像领域特种镜头技术的发展，经过科研团队不懈努力，现隆重推出用于双通道球幕方案的超高清鱼眼镜头新产品——第二代鱼眼镜头，包括JDYT-1.38/102(Ⅱ)和JDYT-1.55/102(Ⅱ)，该两型号鱼眼镜头可分别匹配4K分辨率1.38英寸3DMD类型各品牌高端投影机及4K分辨率1.55英寸3SXRD类型SONY数字投影机，在不牺牲其他性能指标的前提下，镜头理论分辨能力达到创记录的10K。考虑到所匹配的投影机芯片规格不同，镜头若具有10K的分辨能力，则对镜头的传函MTF要求为：JDYT-1.38/102(Ⅱ)镜头应具有164线对/毫米的分辨率；JDYT-1.55/102(Ⅱ) 镜头应具有146线对/毫米的分辨率，且在两特征频率处的调制度应至少大于0.3。我所推出的两型号镜头产品的MTF曲线图如下。

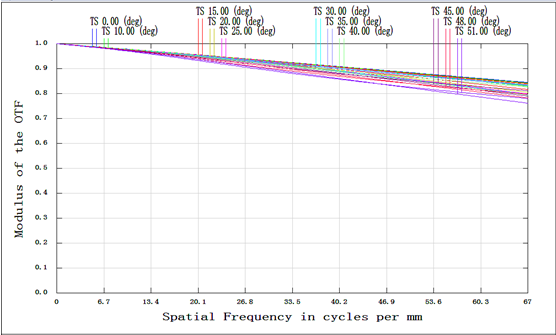

图1  JDYT-1.38/102(Ⅱ)镜头在分辨率67线对/毫米处的调制对比度达到0.77。

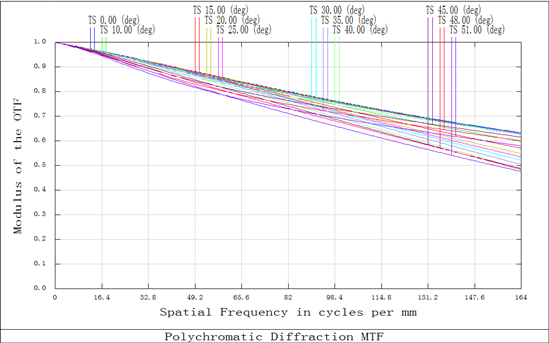

图2  JDYT-1.38/102(Ⅱ)镜头在分辨率164线对/毫米处的调制对比度达到0.48。

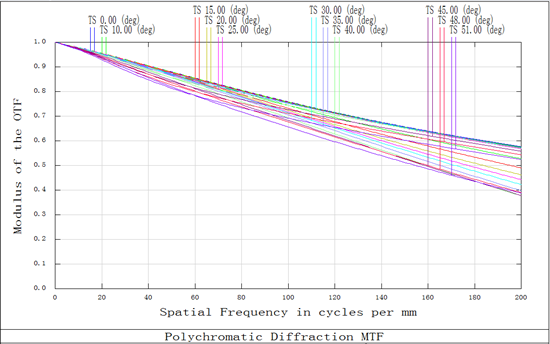

图3  JDYT-1.38/102(Ⅱ)镜头在分辨率200线对/毫米处的调制对比度达到0.38。

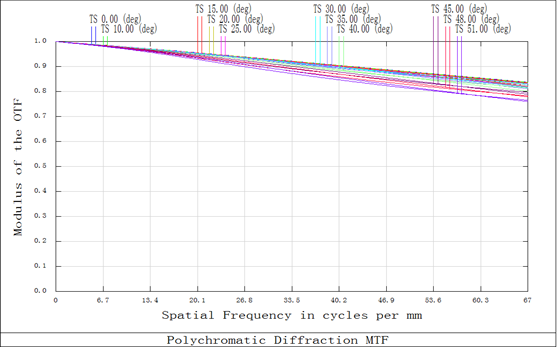

图4  JDYT-1.55/102(Ⅱ)镜头在分辨率67线对/毫米处的调制对比度达到0.76。

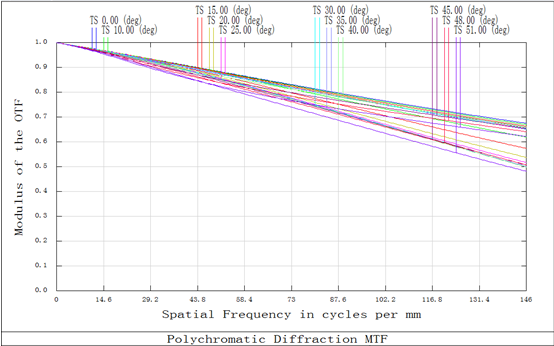

图5  JDYT-1.55/102(Ⅱ)镜头在分辨率146线对/毫米处的调制对比度达到0.48。

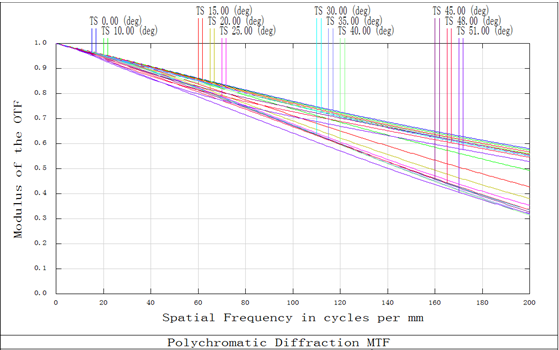

图6  JDYT-1.55/102(Ⅱ)镜头在分辨率200线对/毫米处的调制对比度达到0.33。

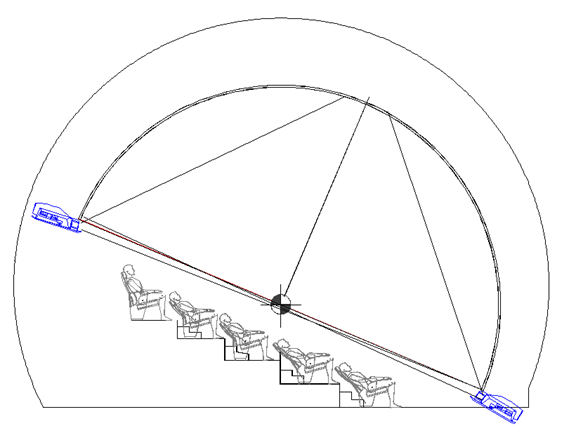

图7  一种典型双通道球幕影院方案示意图

科学而先进的设计理念、严谨而规范的制造与检验过程共同打造了卓越的特种镜头精品，秦皇岛视听机械研究所会始终如一地为特种影像工程领域的技术进步做出不懈的努力，更多精品镜头产品将择期推出，敬请期待！
