三光轴双通道鱼眼镜头

2024-05-15

立体异形（球）幕投影镜头

此类镜头适配3DLP类型芯片尺寸为0.96至1.38英寸或单DLP及3LCD类型芯片尺寸0.76至1.2英寸，分辨率为2K-4K的主流工程投影机（投射角度，像高等参数可按需定制），单机位即可实现5-30米立体异形（球）幕投影，可应用于各类主题乐园、科技馆、展览馆的特种投影项目中。

可作为常规投影镜头使用，使用同款投影机画面的亮度有显著提高。

产品简介：

传统立体异形（球）幕投影方案由双机位（或多机位）组成，本产品打破传统的方式，通过特殊的光路设计，使镜头可以在一台投影机的芯片上同时采集到两份影像，再通过特殊的合成光路，将画面汇聚在一起。在镜头后段加装不同性能的光学滤光片或光学偏振片可在异形（球）幕上投影出包含视差的画面（产生立体影像效果）。在投影立体影像时，观众佩戴配套的光学滤光片或偏振片制作的眼镜，即可在球幕上观察到立体影像。由于采用的是单机位投影方案，可降低前期调试时间并显著降低后期维护成本。
此外，若将立体异形（球）幕投影镜头作为常规投影镜头使用，单台投影机可投射叠加画面，与传统单机位方案相比芯片利用率显著提高，因此画面的亮度随之显著提高。

工作原理：

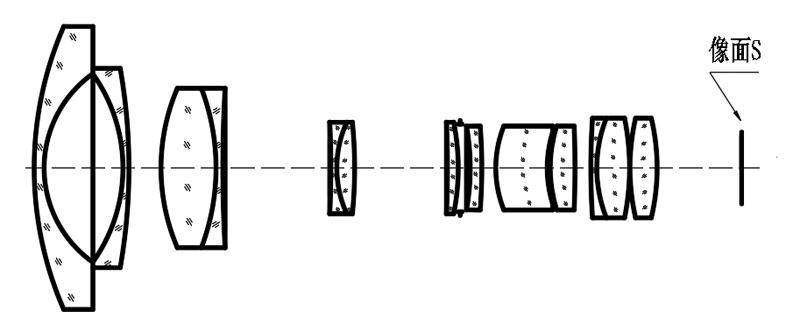

传统的鱼眼镜头只有一个光轴，只能营造一个“物”对应一个“像”的映射关系，镜头像方所生成的像域S只有一个，投影机芯片的利用率较低（如图1所示，投影机成像芯片长为a和宽为b）。

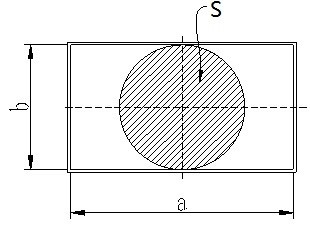

图1 传统鱼眼镜头像域示意图

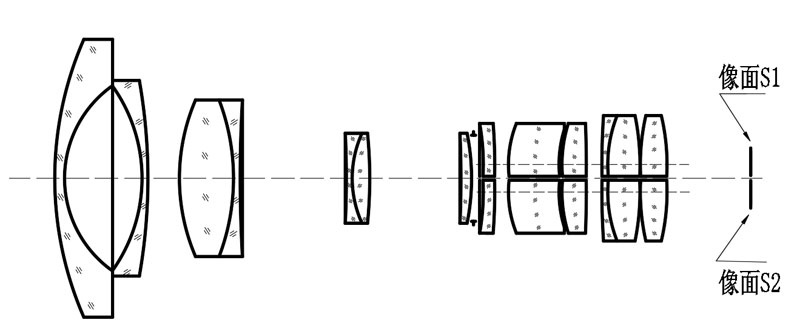

此类立体异形（球）幕投影采用三光轴双通道光路设计，两个光路通道拥有相同的像面位置，针对相同的“物”，两个光路通道在像面上形成的两个像S1和S2的像域面积相同，两个像域均被包络在所匹配的投影机影像芯片有效区域之内，最大限度利用投影机影像芯片的有效面积，可有效提高像素及光能利用率（如图2所示，投影机成像芯片长为a和宽为b）。

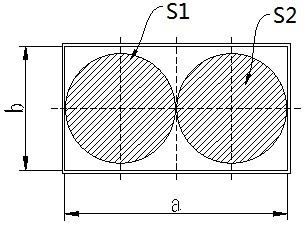

图2 三光轴双通道鱼眼镜头像域示意图

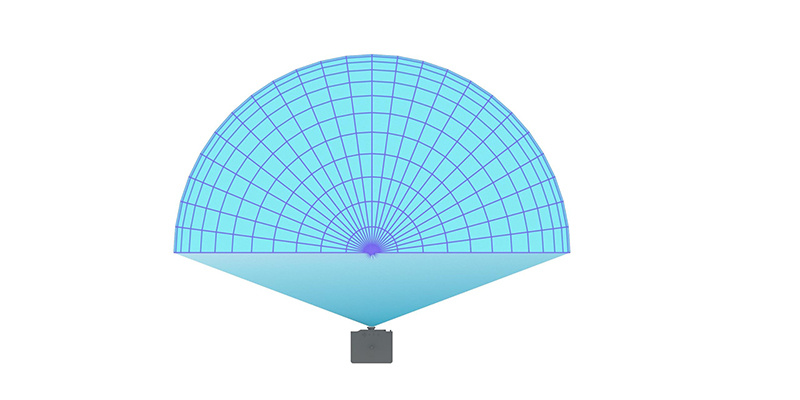

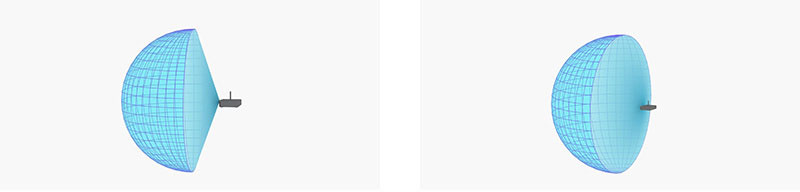

图3 单机位球幕投影系统示意图

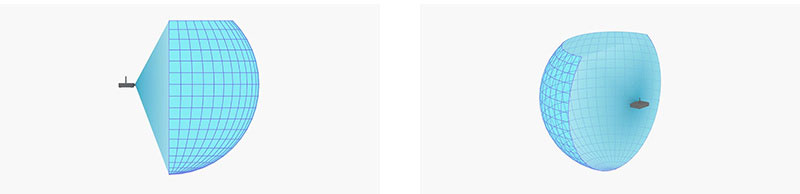

图4 单机位异形幕投影系统示意图
